Návod na zaměření a montáž

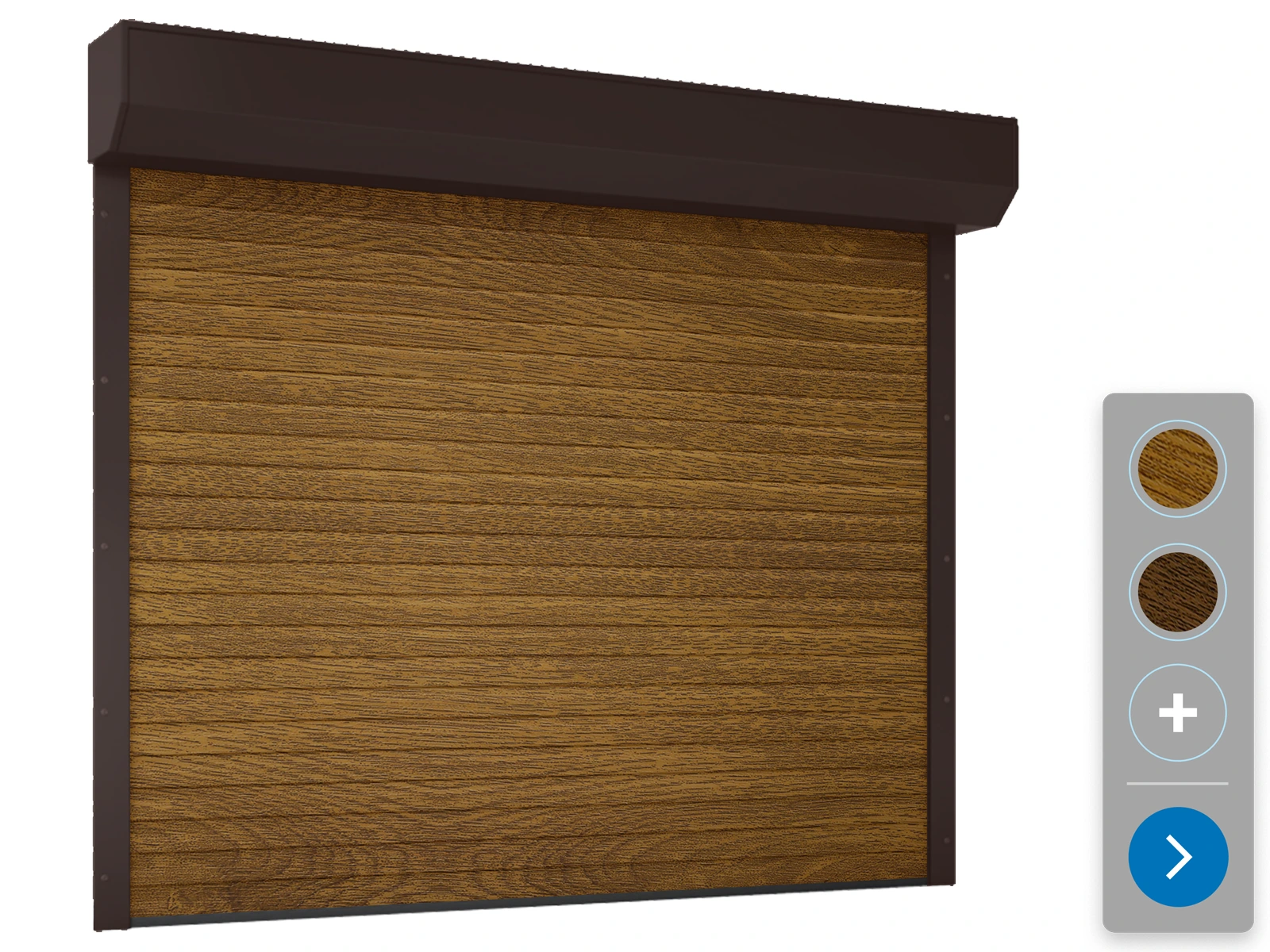

Garážová vrata ETILA ROLLO jsou určena k instalaci v místech, kde není možné použít sekční garážová vrata z důvodu nedostatku místa nebo požadavků na automatizaci, které by taková křídlový garážová vrata neumožňovala. Konstrukce vrat umožňuje jejich instalaci před, za nebo uvnitř otvoru. Konstrukce se skládá z hliníkových vodicích lišt a hliníkového boxu s lamelami a trubkovým motorem na 230 V. Motor je vybaven nouzovým odblokováním pomocí kliky, které umožňuje otevírání a zavírání vrat v případě výpadku proudu nebo poruchy motoru.

UPOZORNĚNÍ! Nouzová otevírací páka je určena výhradně k otevření brány v případě výpadku proudu. Není vhodná pro každodenní použití.

Při výběru ovládání vrat s řízením lze vrata vybavit fotobuňkami, majákem i jinými periferiemi.

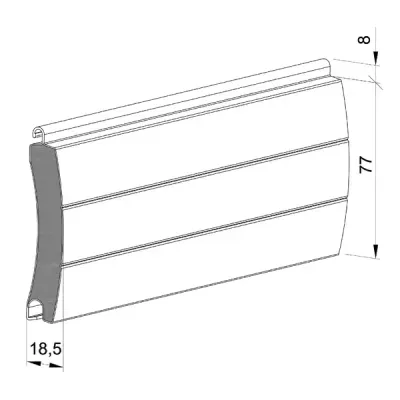

Lamela PA77

Obal lamely je tvořen extrudovaným hliníkem, který je barevně upraven nástřikem nebo kašírováním laminátové fólie (renolit). Jádro lamely je vyplněno PUR pěnou o vysoké hustotě díky čemuž lamela má vyšší pevnost v ohybu a zároveň tak získá dobré tepelně-izolační vlastnosti.

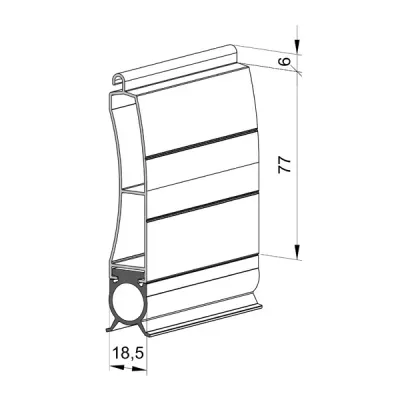

Spodní ukončení lamely

Lamely rolovacích garážových vrat jsou díky svému tvaru a použitým materiálům výjimečně pevné. Aby však ochránili Váš majetek a teplo, je třeba je ukončit. Ukončení sestává z hliníkového proflu v černé barvě a gumovým těsněním. Díky svému tvaru a rozměrům dokáže dokonale zkopírovat drobné nerovnosti podlahy.

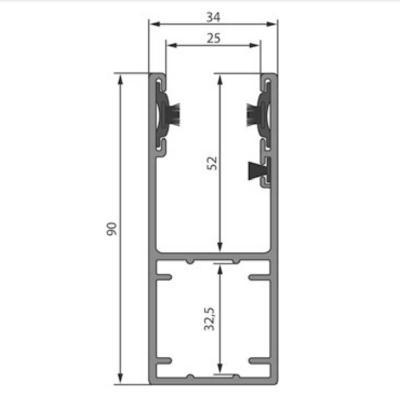

Vodicí lišta

Vodicí lišta vymezuje pohyb lamel do stran. Stejně tak je důležitá šířka, aby při drobném ohybu krunýře nedošlo k jeho vysunutí z vodicí lišt. Nasunuté kluzné pásky a štětinkové těsnění zaručí hladký chod i těsnost vodicí lišty, aby tak nedocházelo k únikům tepla.

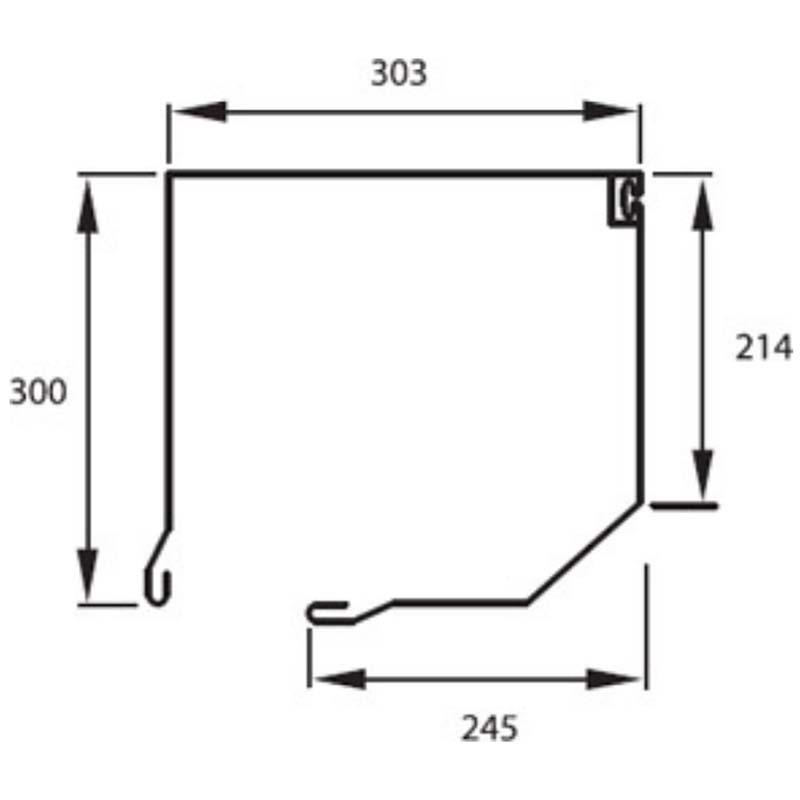

Box 300mm pro výšku brány do 2400mm

Běžná privátní vrata s výškou do 2400mm jsou vybavena boxem o výšce 300mm. Box je tvořen hliníkovým plechem ze dvou kusů, přičemž revizní klapka (přední plech) je odnímatelný pro potřeby servisu a údržby.



Box 360mm pro výšku vrat nad 2400mm

Rolovací garážová vrata s výškou nad 2400mm jsou vybavena boxem o výšce 360mm. Box je tvořen hliníkovým plechem ze dvou kusů, přičemž revizní klapka (přední plech) je odnímatelný pro potřeby servisu a údržby.

Rolovací garážová vrata můžete také vybavit i větracími lamelami nebo okénkovými lamelami. Možnost výběru jejich množství, kombinaci a umístění, nedovoluje tuto možnost nabízet na eshopu. V případě požadavku na vybavení brány větracími lamelami nebo lamelami s okénky, ale iv případě jakékoli nejasnosti nás prosím kontaktujte na ahoj@etila.cz.
