Montáž rolovacích garážových vrat ETILA ROLLO

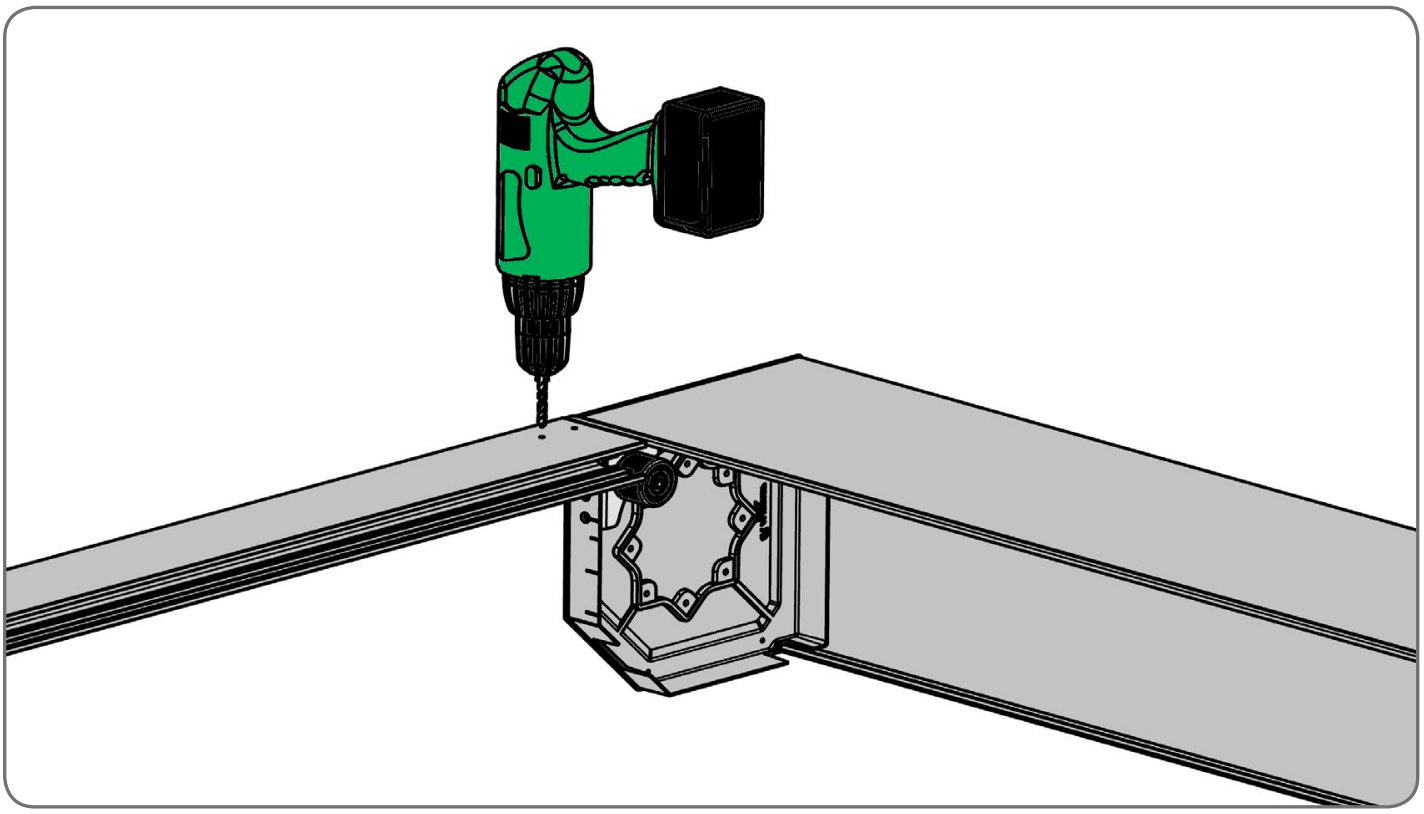

Nasuňte vodicí lišty k bočnici boxu a vyvrtejte otvory v místech jejich spojení.

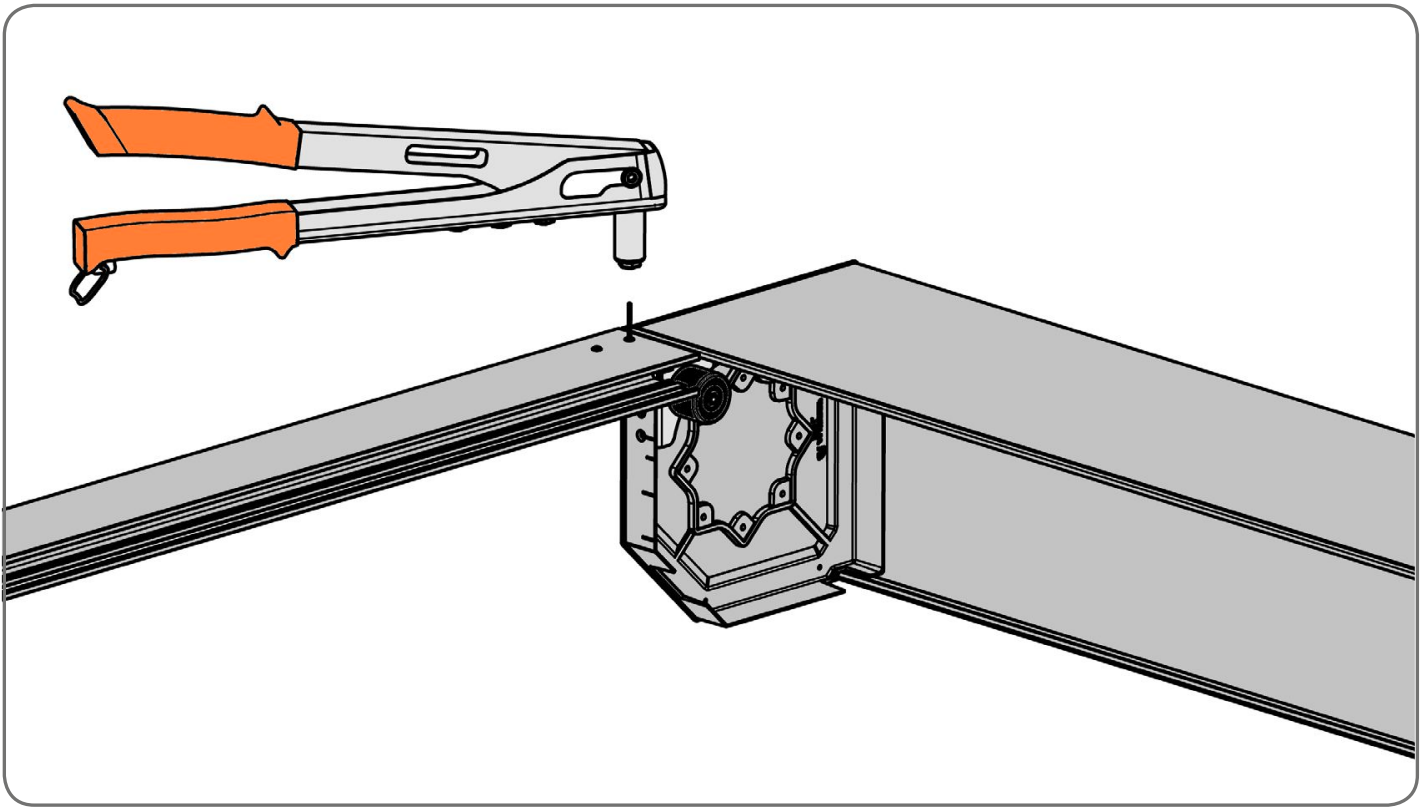

Pomocí šroubováku nebo nýtovacích kleští pevně spojte vodicí lišty s bočnicemi boxu. Spoje musí být pevné a bez vůle.

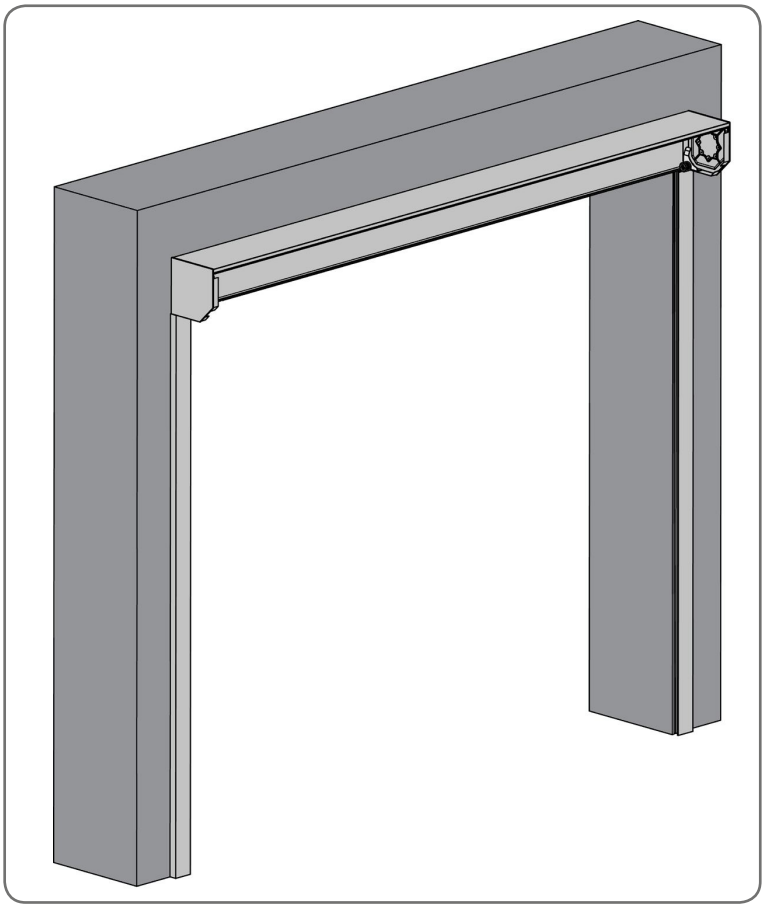

Rovnoměrně zvedněte celou sestavu (vodicí lišty + prázdný box) a přiložte ji ke stavebnímu otvoru. Při zvedání pracujte vždy alespoň ve dvojici.

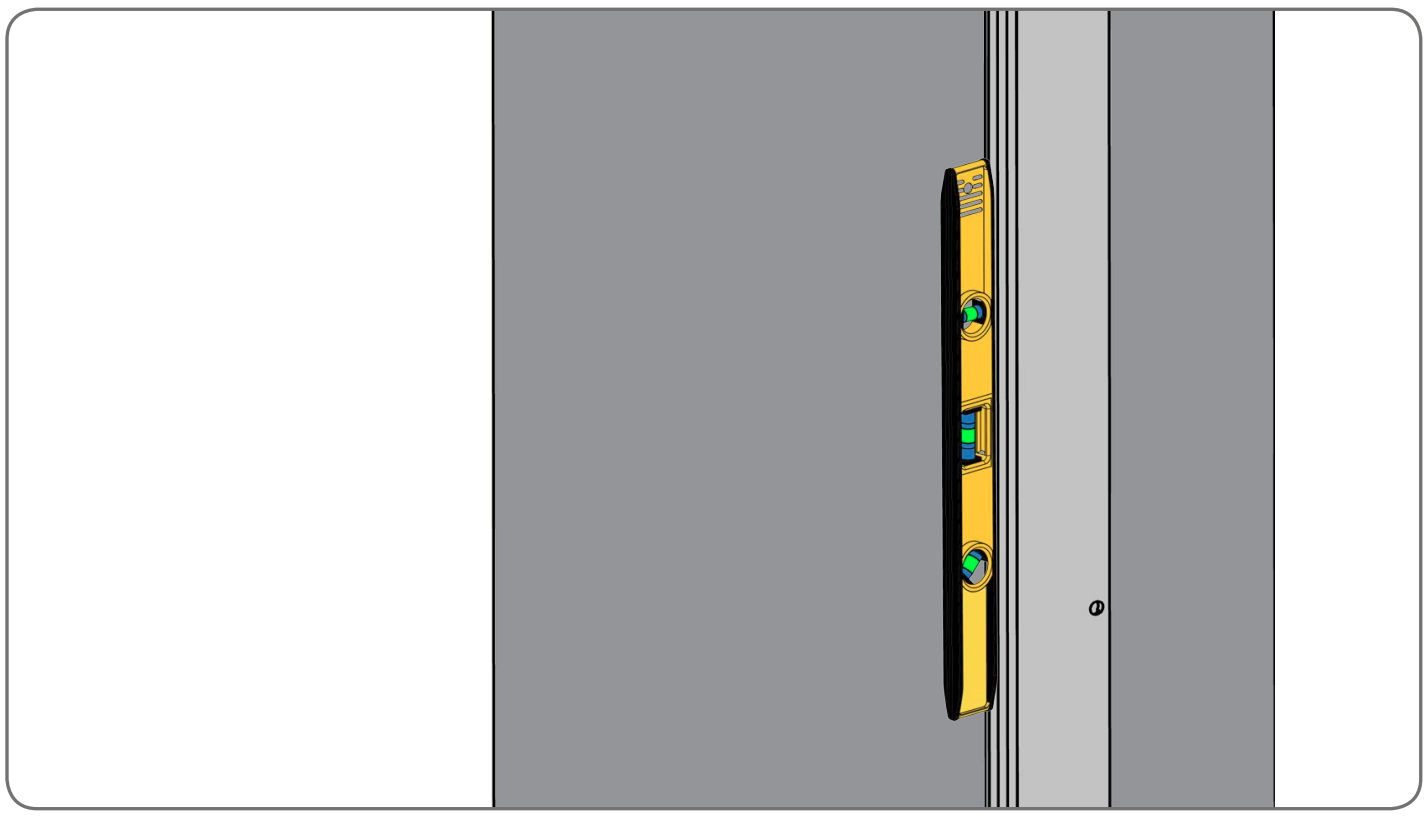

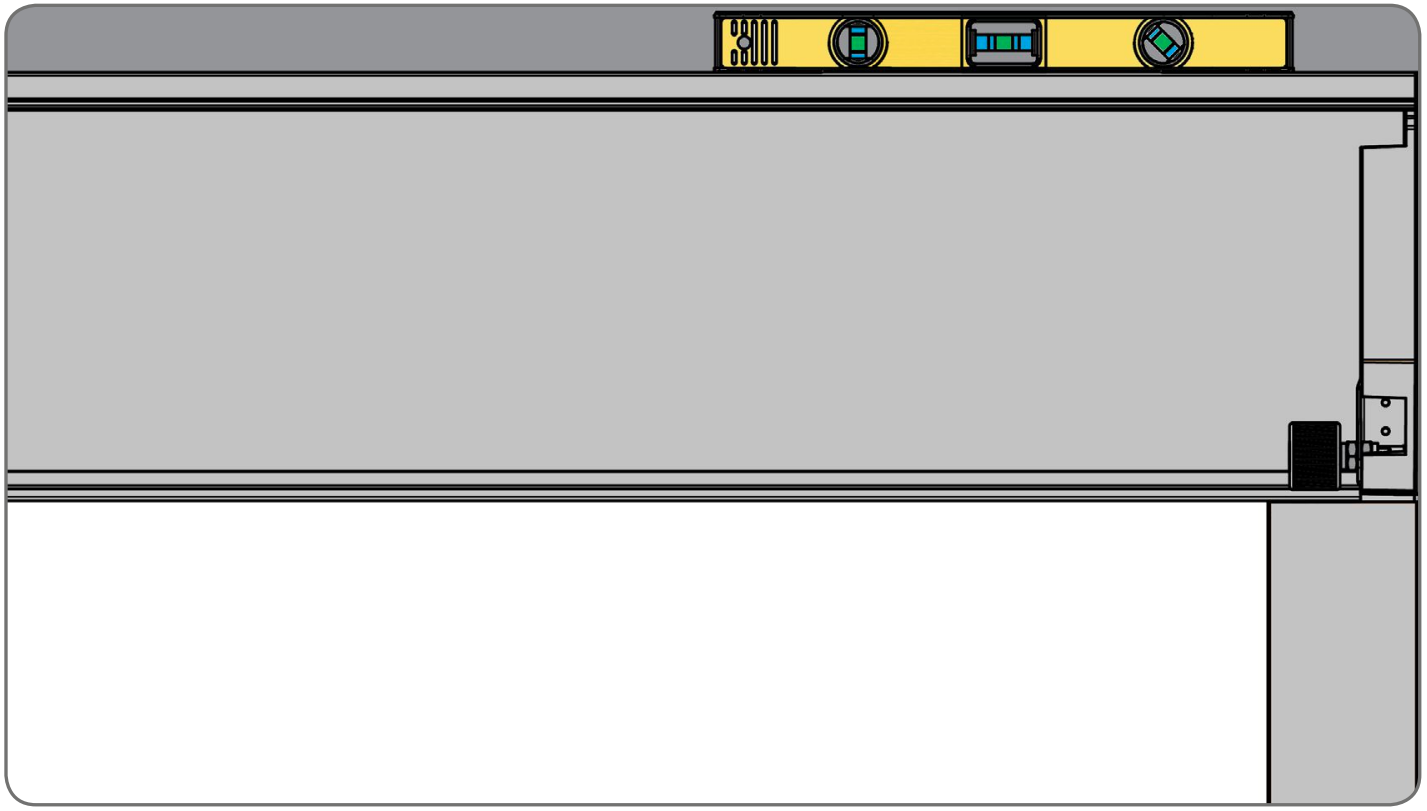

Pomocí vodováhy zkontrolujte, že je box umístěn přesně horizontálně a obě vodicí lišty jsou přesně svisle. Odchylka od rovin způsobí nesprávný chod vrat a zvýšené opotřebení komponentů.

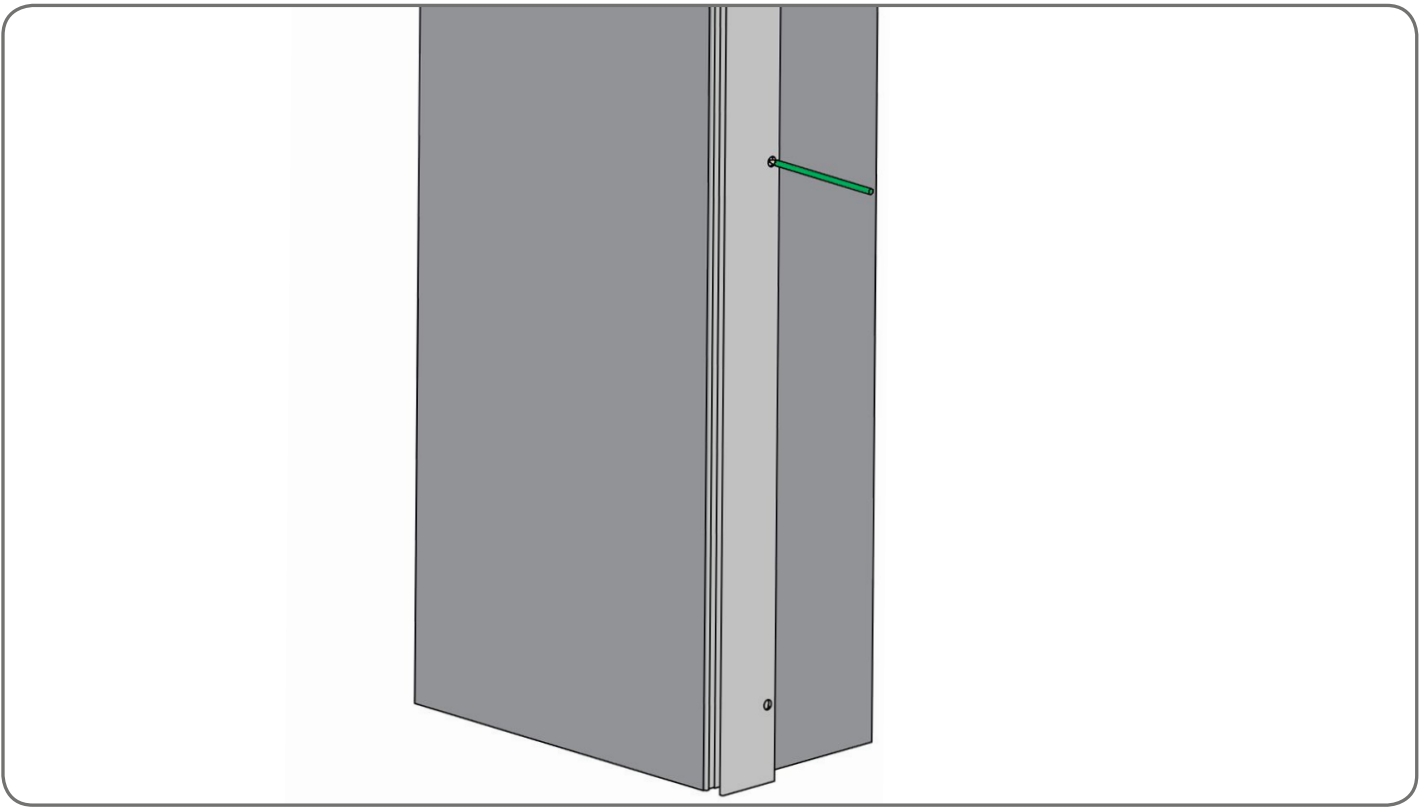

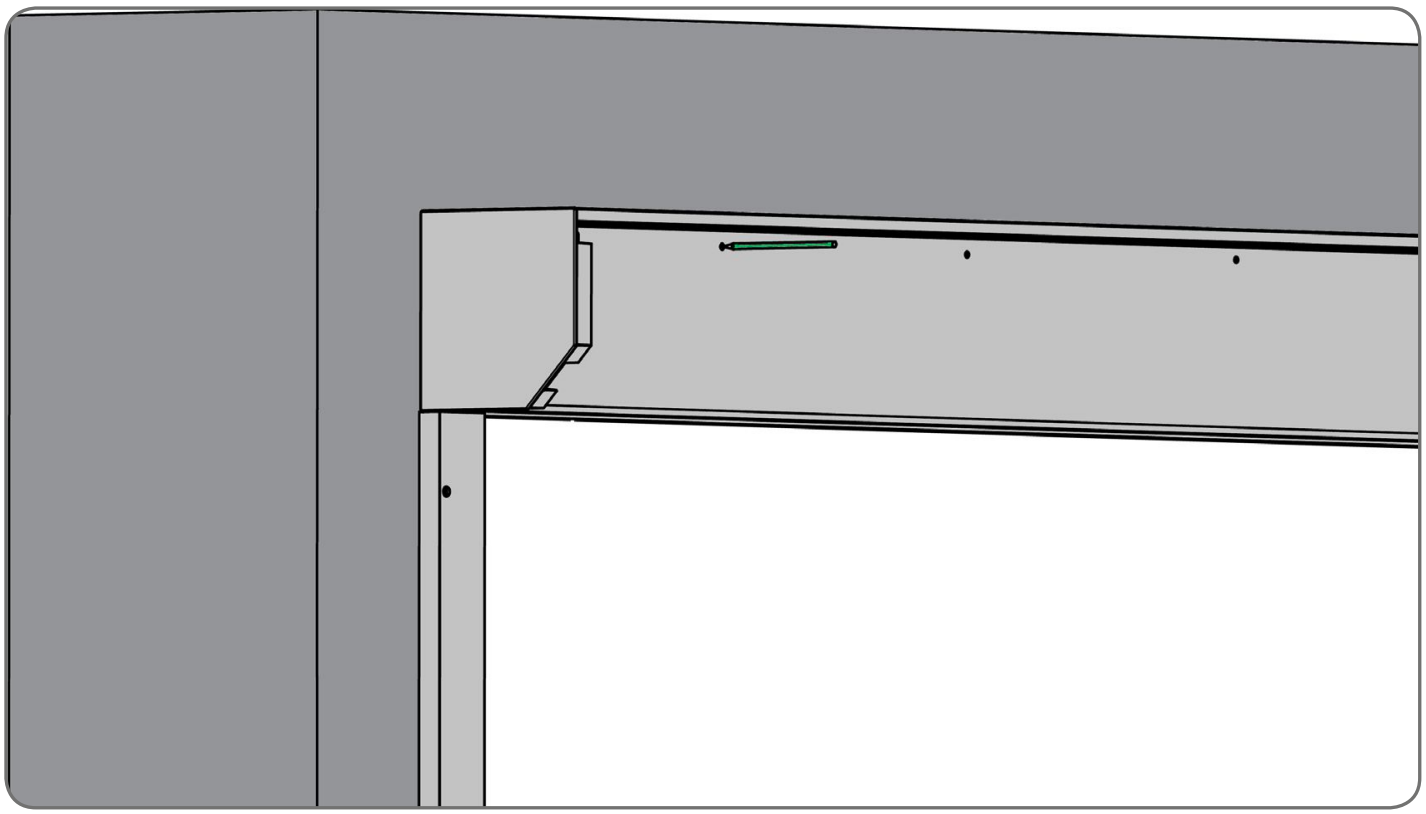

Tužkou nebo značkovačem označte na stěně a nadpraží všechna místa, kde budou vrata ukotvena. Zkontrolujte, že otvory v konstrukci odpovídají označeným místům.

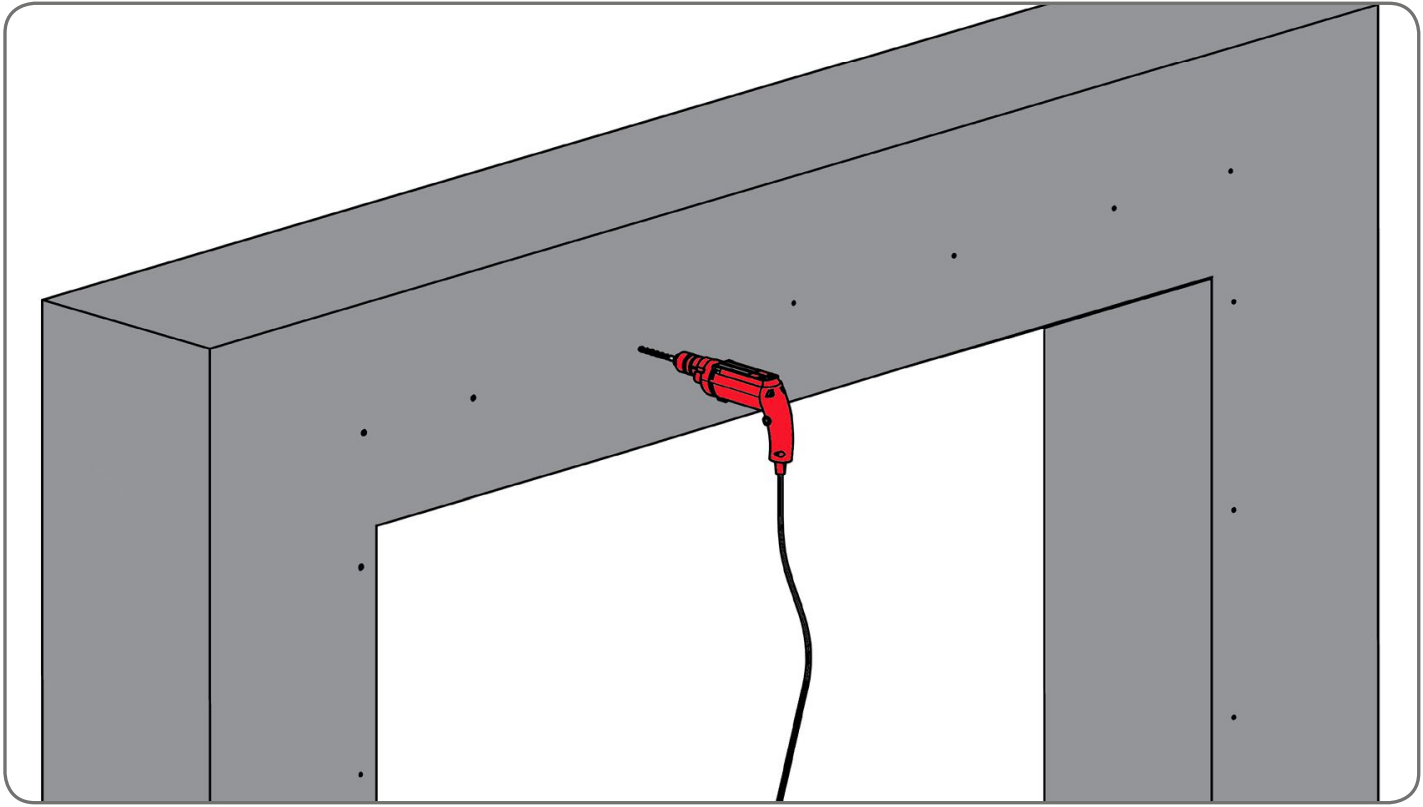

Odložte sestavu stranou a vyvrtejte otvory na všech označených místech. Průměr a hloubku vyvrtaného otvoru určete podle zvoleného kotvicího materiálu a podkladu (beton, cihla, pórobeton, ocel, dřevo).

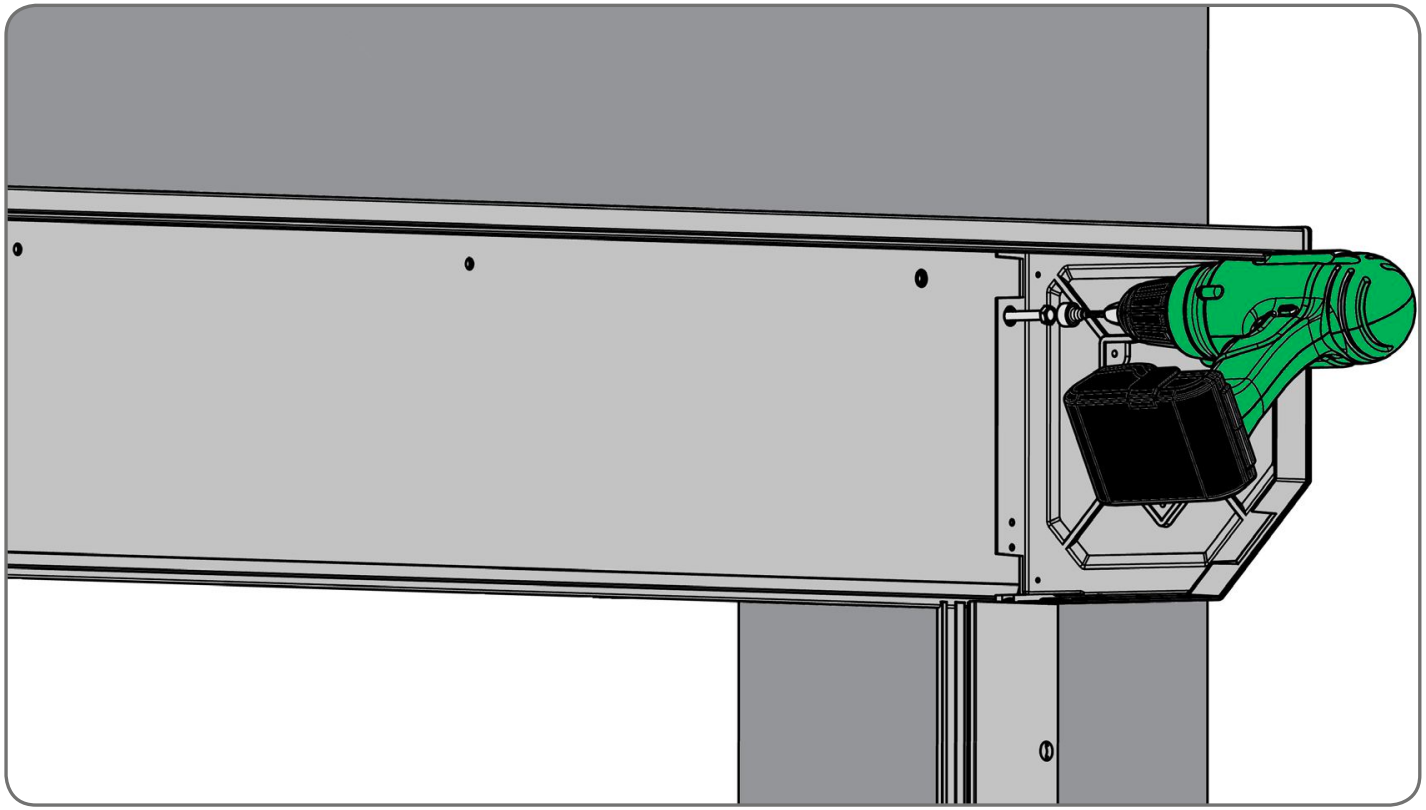

Přiložte celou sestavu zpět k otvoru, znovu zkontrolujte vodorovnou a svislou polohu vodováhou a přišroubujte konstrukci ke stěně a nadpraží.

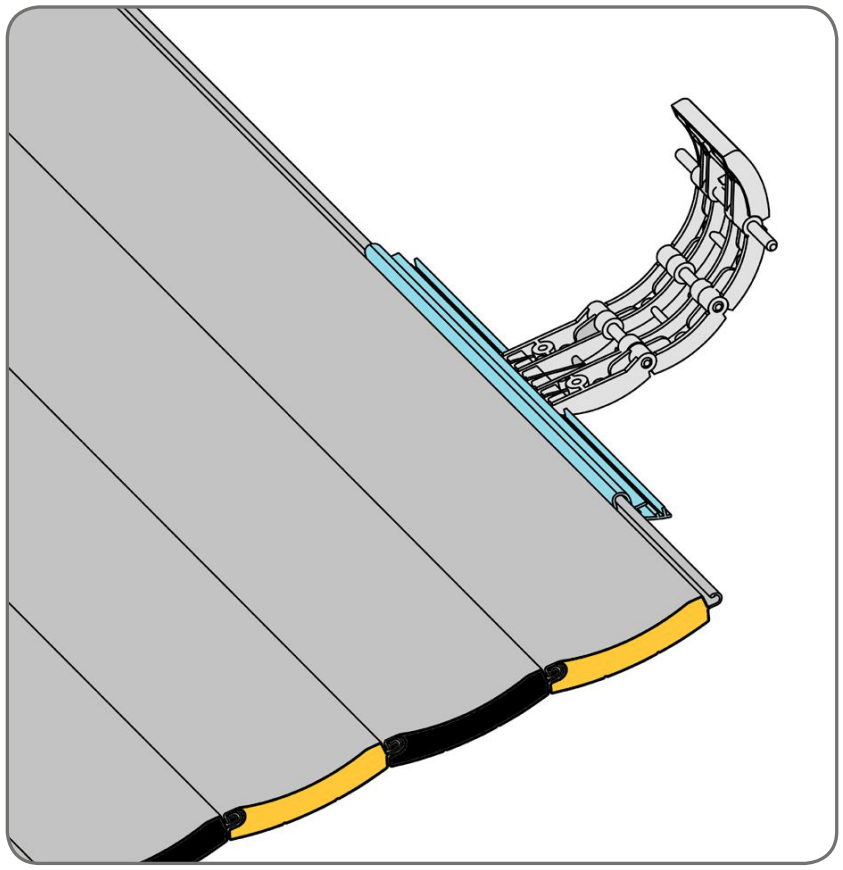

Nasuňte pružné závěsy na první (horní) lamelu nábalu vrat. Počet závěsů závisí na šířce a hmotnosti vrat – řiďte se výrobní dokumentací.

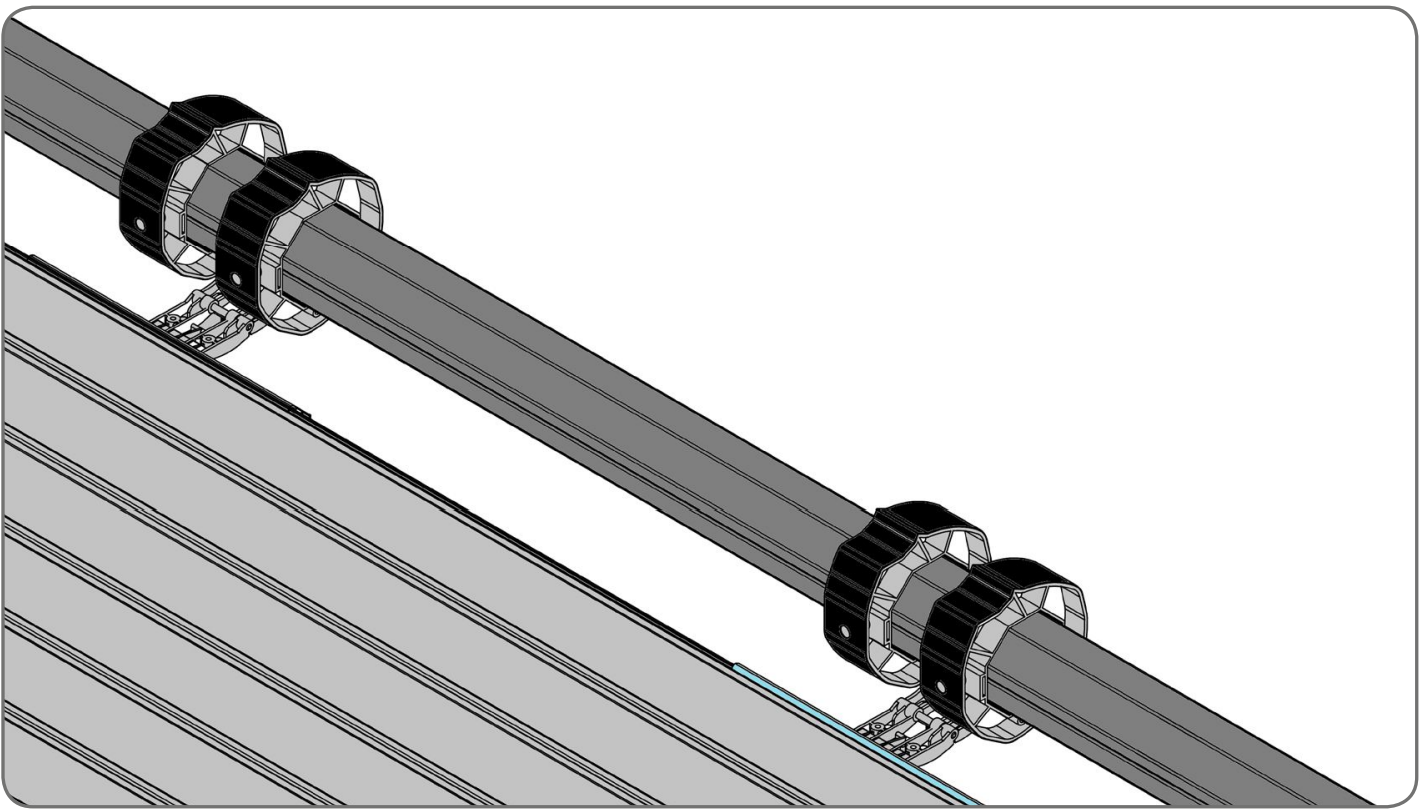

Zasuňte pružné závěsy do otvorů na navíjecí hřídeli a pevně je zafixujte. Závěsy musí být rovnoměrně rozmístěny po celé šířce hřídele bez vůle.

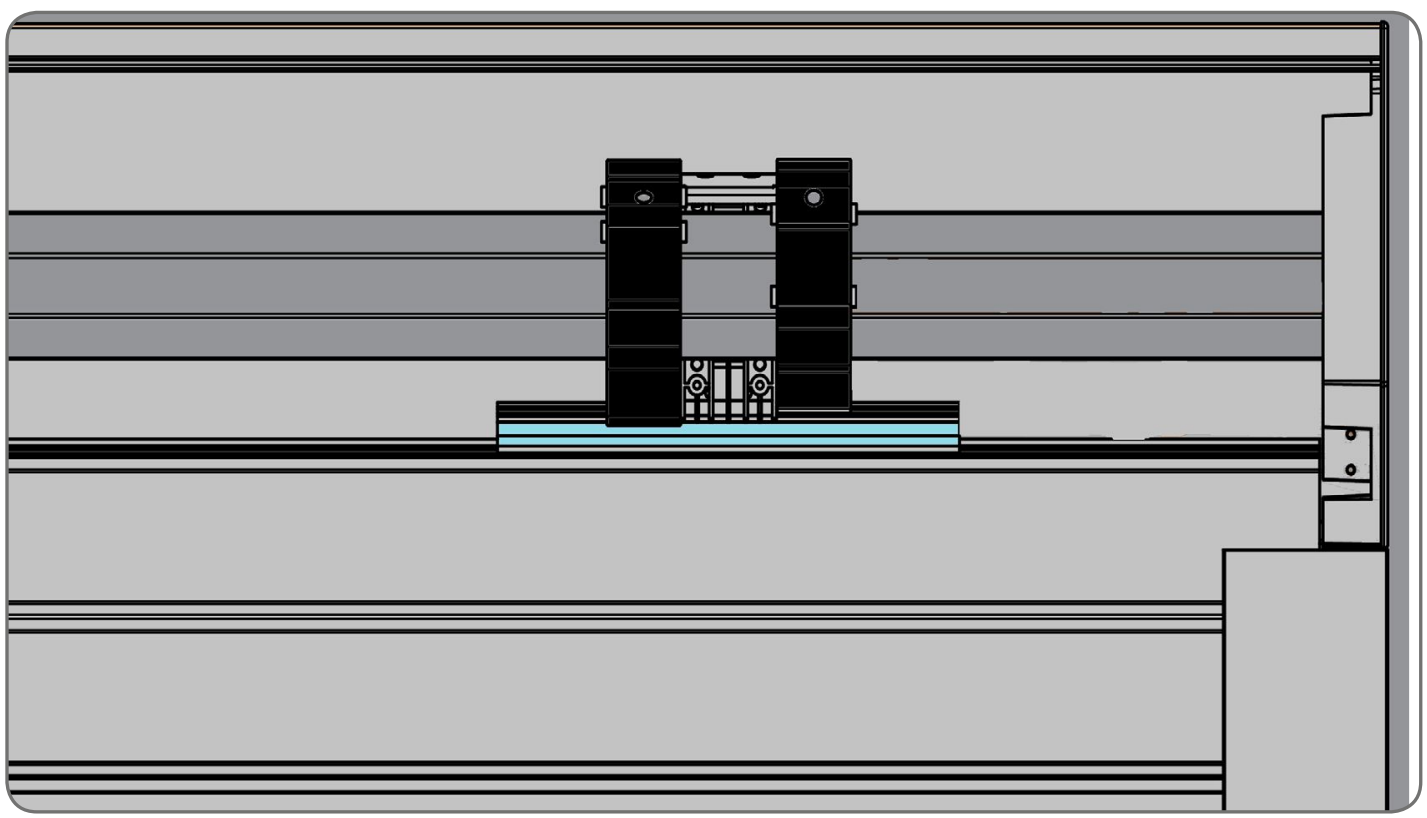

Zkontrolujte, že jsou lamely přesně vycentrovány vůči vodicím lištám na obou stranách. Nábal musí být umístěn symetricky, aby se lamely navíjely rovnoměrně bez zasekávání.

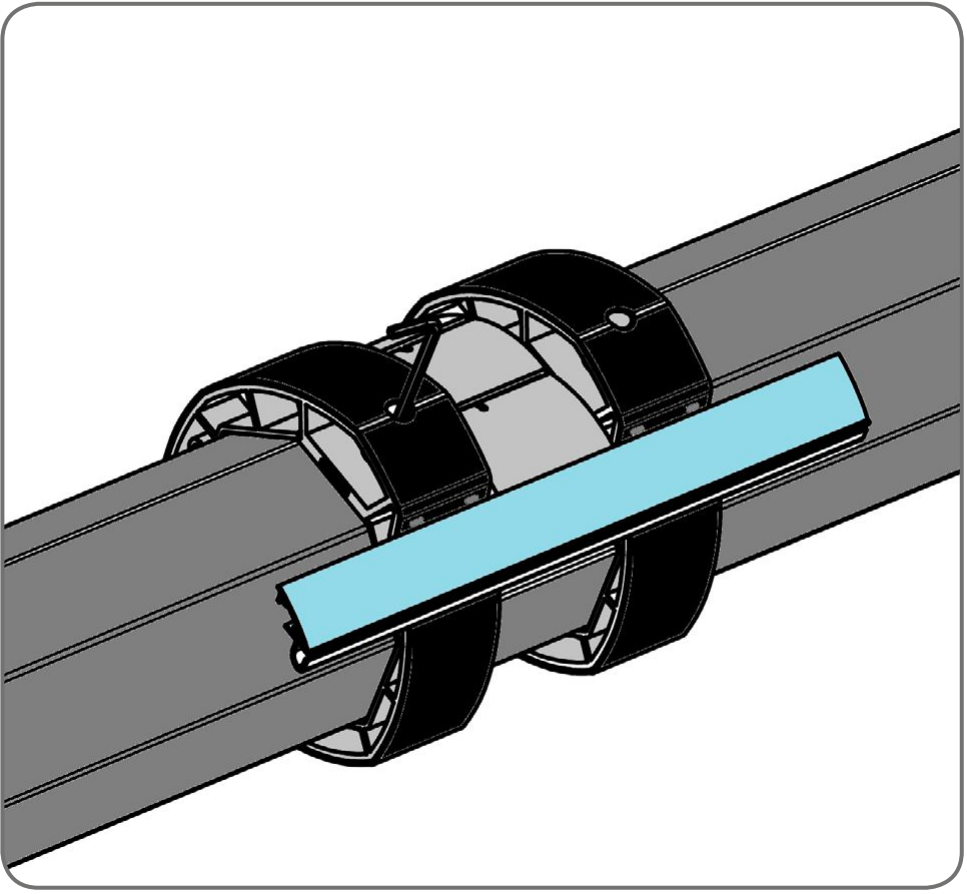

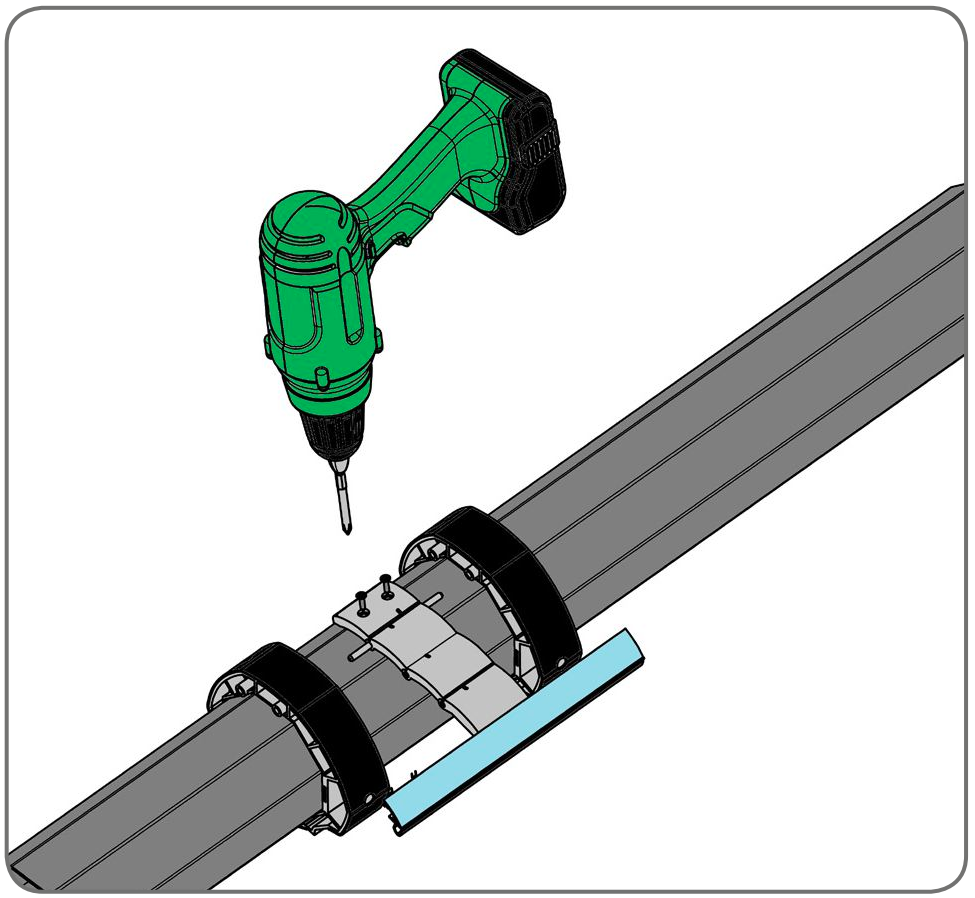

Nasaďte plastové objímky na hřídel a zajistěte jejich polohu. Následně přišroubujte pružné závěsy pevně k navíjecí hřídeli. Všechny spoje musí být dotaženy bez vůle.

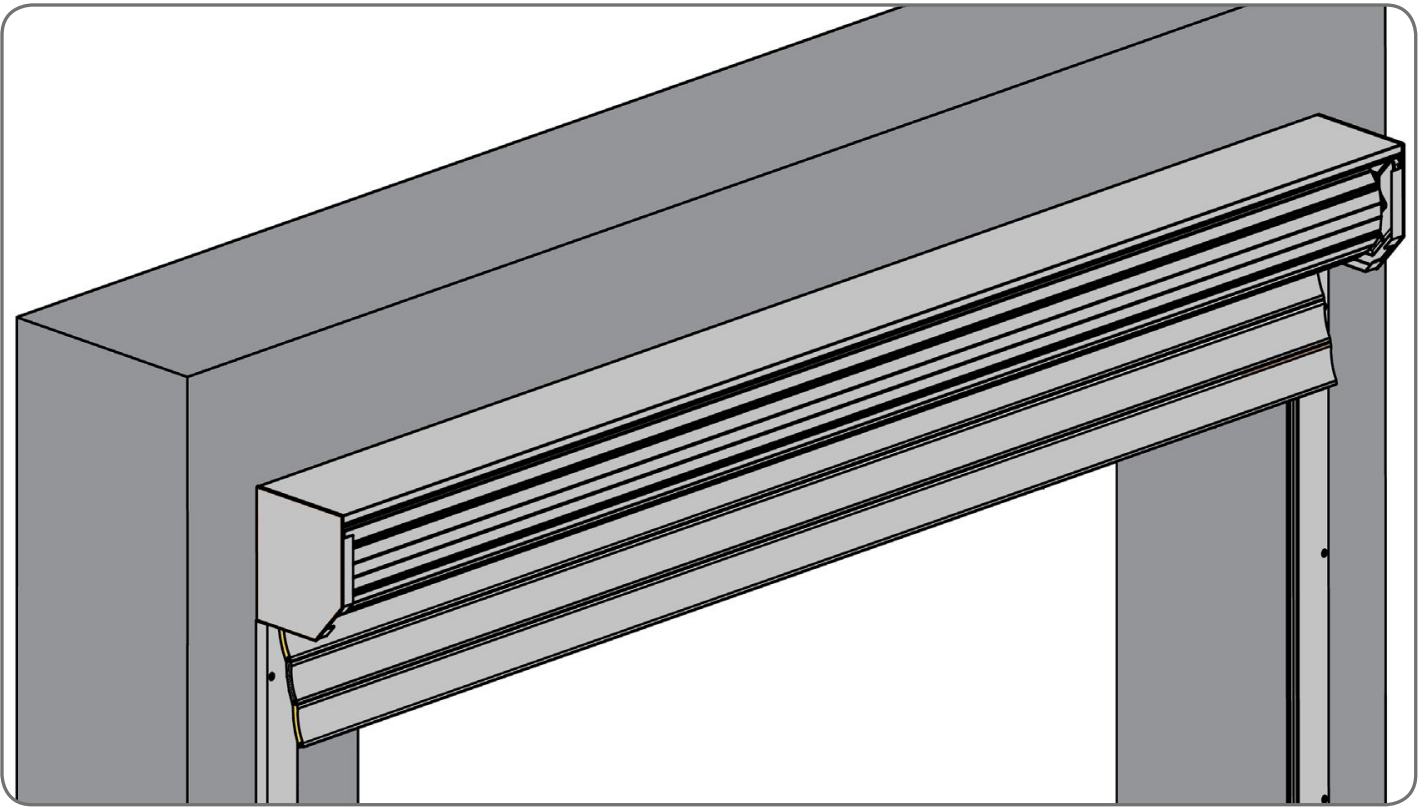

Pomocí montážního kabelu zapněte elektromotor a nechte nábalovou sadu navinout na hřídel. Navíjejte tak dlouho, dokud se poslední (spodní) lamela nezastaví těsně pod boxem – takto je připravena na zasunutí do vodicích lišt.

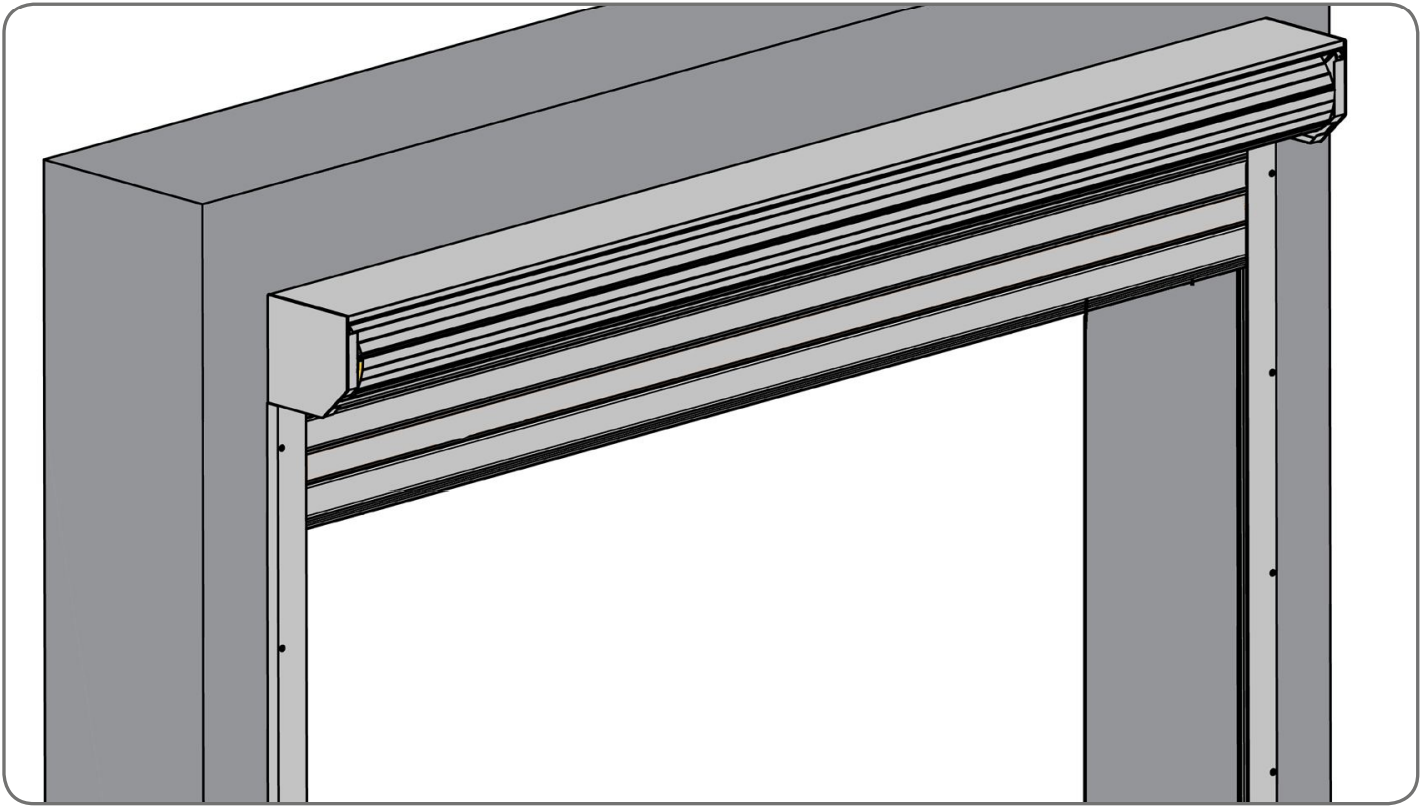

Opatrně ručně zasuňte lamely (spodní lištu nábalu) do vodicích lišt na obou stranách. Dbejte na to, aby lamely správně sedly do drážek lišt po celé šířce vrat.

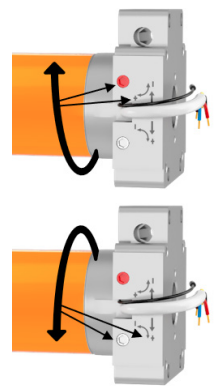

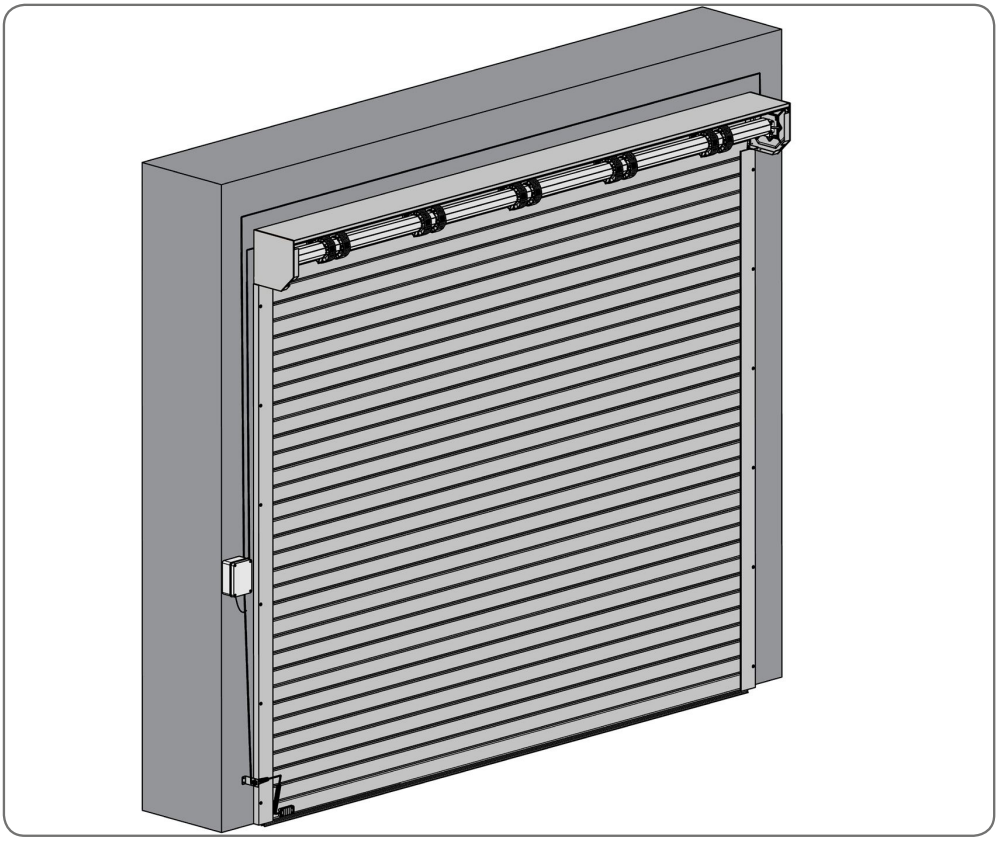

Nastavte dolní a horní koncovou polohu pohonu. Dolní koncová poloha (směr zavírání – dolů) je správně nastavena tehdy, když se pružný závěs vrat po úplném zavření dotlačí do zadní části boxu. Horní koncová poloha musí zaručit, že spodní lišta zůstává ve vodicích lištách i v plně otevřeném stavu.

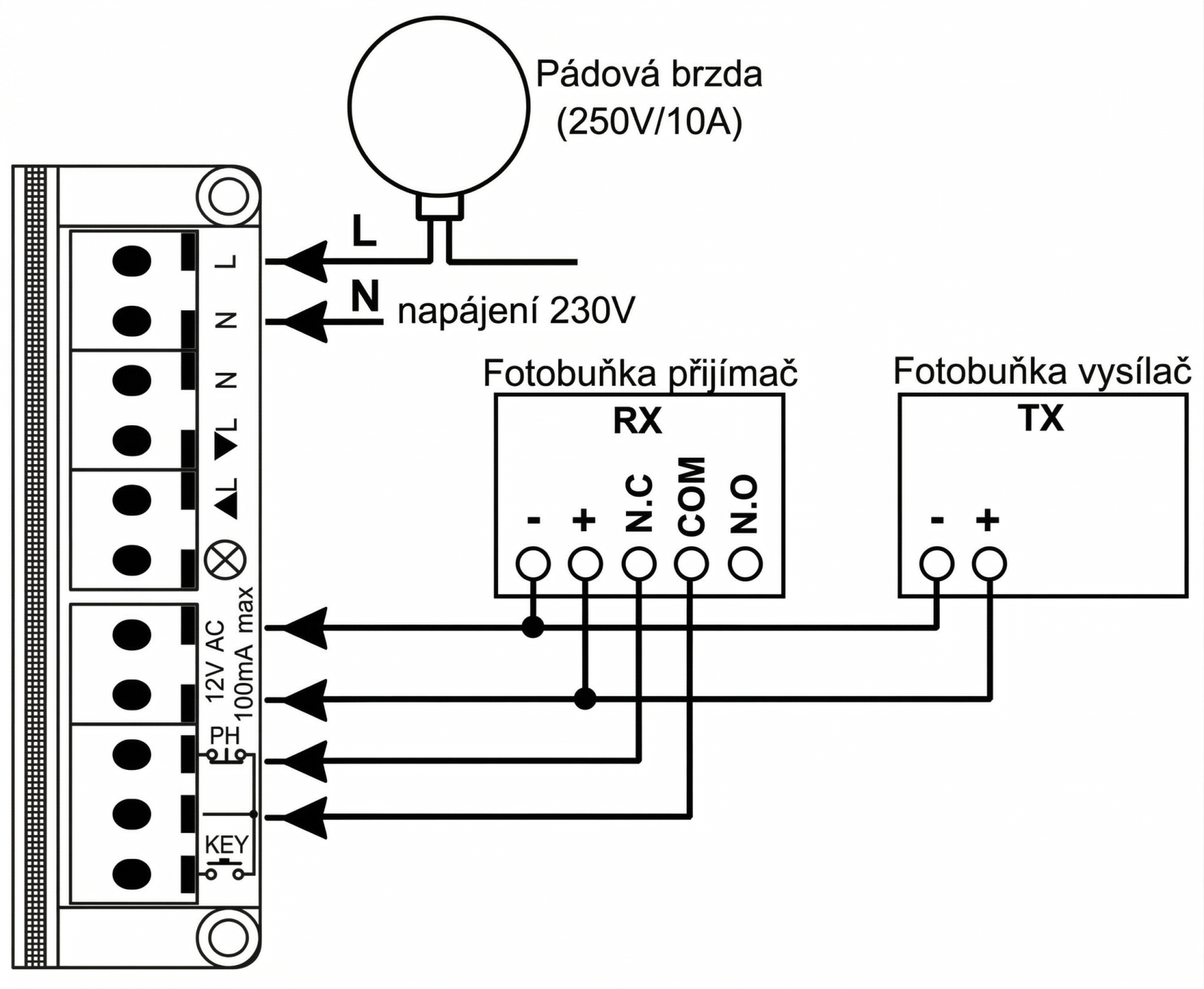

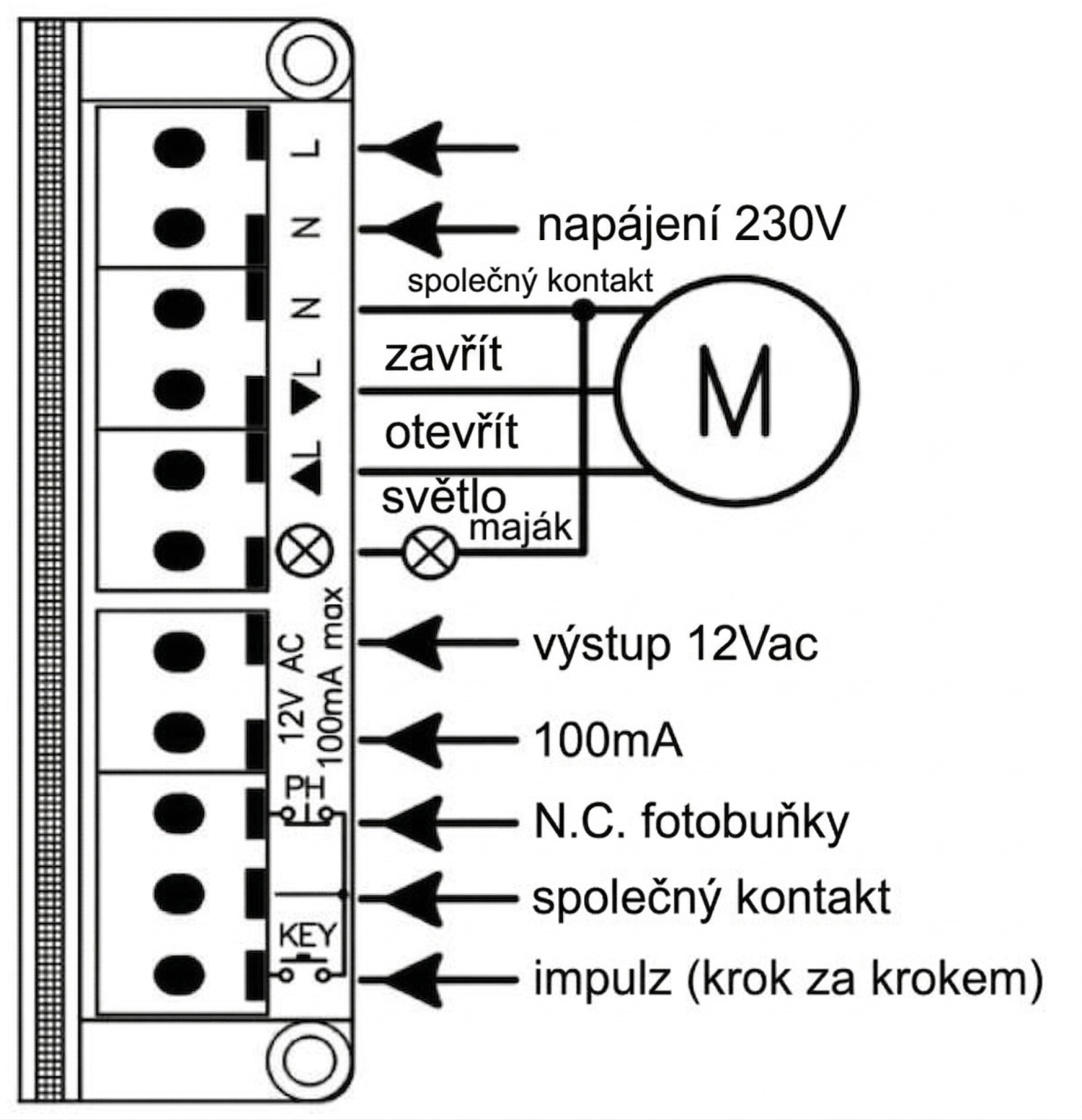

Připojte řídicí elektroniku, ovládací zařízení (tlačítka, dálkový ovladač) a bezpečnostní prvky (fotobuňky, laserové závory) podle příslušných elektrických schémat. Jedná se o volitelné příslušenství.

Proveďte několik zkušebních cyklů otevření a zavření vrat. Ověřte správnost nastavení obou koncových poloh. Zkontrolujte funkčnost všech bezpečnostních prvků – fotobuněk, optické hrany a nouzového zastavení.

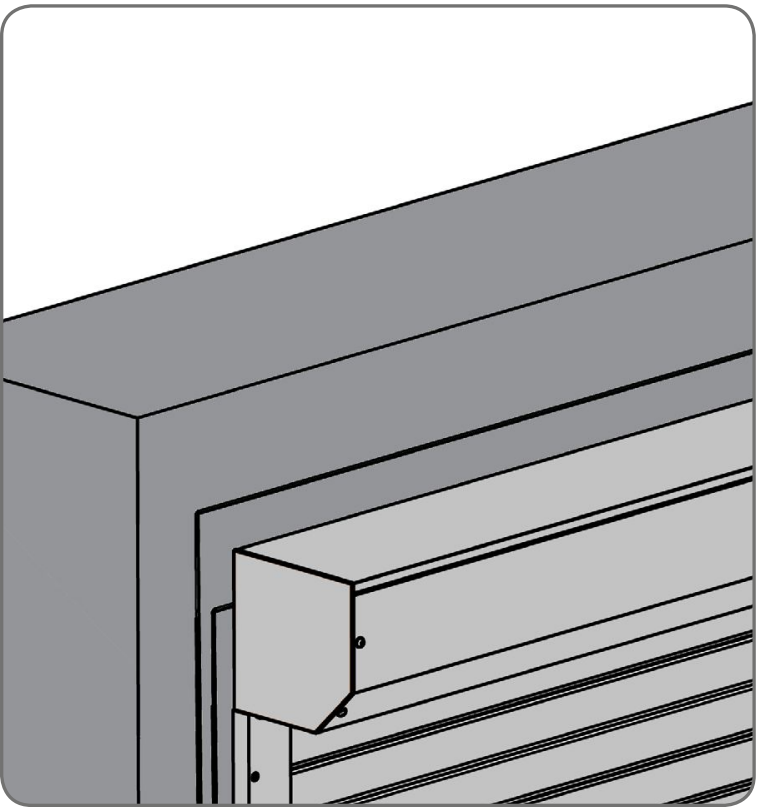

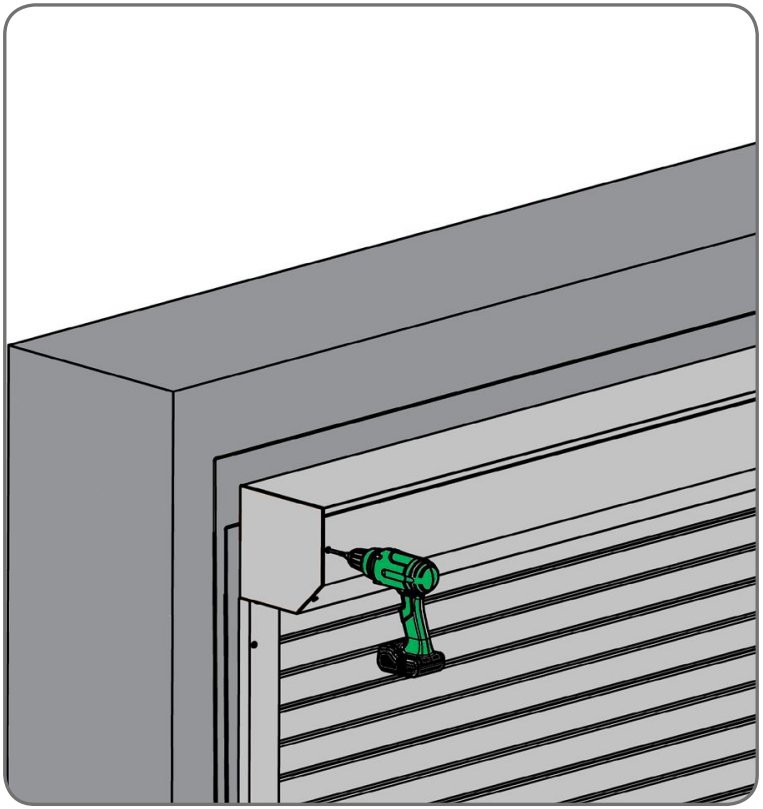

Po ověření funkčnosti všech komponentů uzavřete kryt (víko) boxu vrat. Šrouby dotáhněte pevně a rovnoměrně. Zkontrolujte správné dosednutí krytu – nesmí vykazovat vůli ani skřípat.

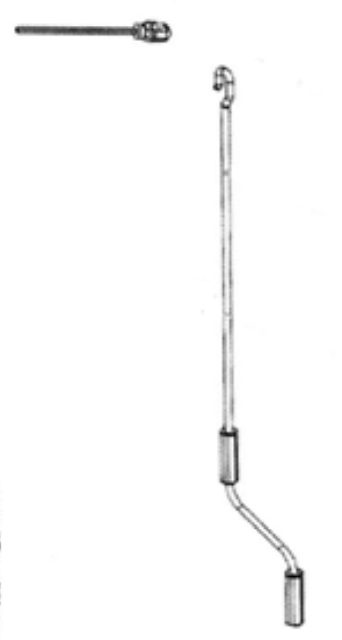

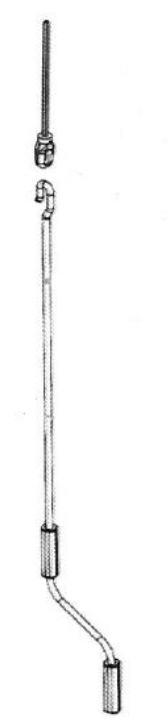

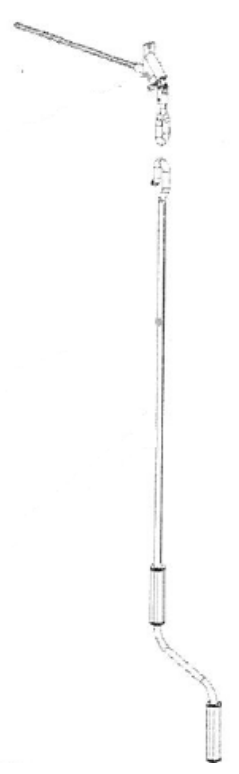

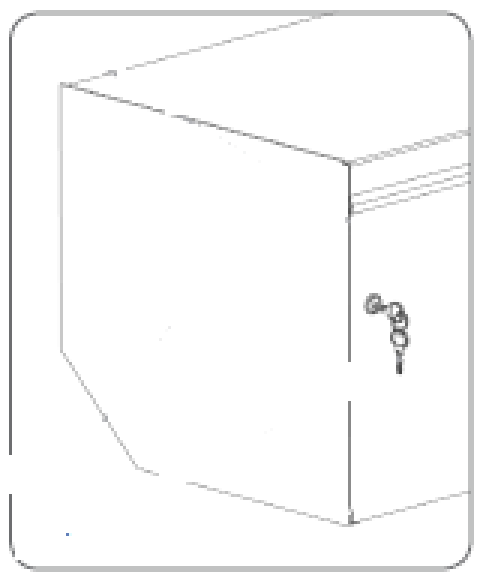

Namontujte a otestujte funkčnost nouzového ručního pohonu. Ověřte, že vrata lze bez problémů otevřít ručně v případě výpadku elektřiny.
