Návod na montáž
Montáž žaluzií Isotra
Průvodce instalací žaluzií Isotra Classic, HIT a HIT II do plastových, hliníkových a dřevěných eurooken krok za krokem.
🪟 Plast · Hliník · Dřevo 🔧 8 kroků montáže ✅ Norma EN 13120:2014
Obsah

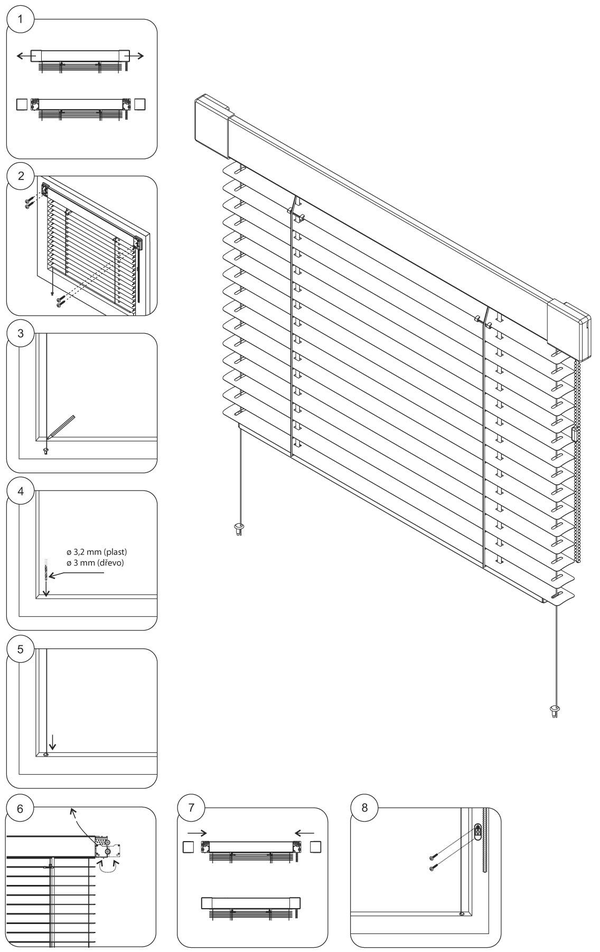

Postup montáže – krok za krokem
1
Příprava žaluzie před montáží
Odstraňte krytky držáků žaluzie, rozmotejte silony a ovládací řetízek.
Pokud jsou k montáži potřebné podložky žaluzie, nacvakněte podložky na plastovou montážní desku žaluzie ze zadní strany žaluzie.
💡
Hloubka lišty 20 mm a více → žádná podložka.
Hloubka 15–19 mm → jedna podložka na každou stranu.
Hloubka 10–14 mm → dvě podložky na každou stranu.
Hloubka 5–9 mm → tři podložky na každou stranu.
Hloubka 0–4 mm → čtyři podložky na každou stranu.
Hloubka lišty 20 mm a více → žádná podložka.
Hloubka 15–19 mm → jedna podložka na každou stranu.
Hloubka 10–14 mm → dvě podložky na každou stranu.
Hloubka 5–9 mm → tři podložky na každou stranu.
Hloubka 0–4 mm → čtyři podložky na každou stranu.
Žaluzii přiložte k oknu ještě vytaženou. Na okenní křídlo naznačte přesné polohy všech šroubů. Zkontrolujte žaluzii v okenním křídle – ověřte, zda její rozměr odpovídá šířce okna. Zároveň zkontrolujte, zda se ovládání (řetízek) nachází na správné straně.
⚠️Žaluzii spouštíme až po úplném dokončení montáže. Před montáží s ní manipulujeme výhradně ve vodorovné poloze.
2
Přišroubujte horní rám
Žaluzii přišroubujte k okennímu rámu pomocí dvou nebo čtyř šroubů podle velikosti žaluzie. U plastových oken upevňujeme výhradně do zasklívací lišty, aby nedošlo k poškození okenního křídla.
🚨 Při uchycení žaluzie do zasklívací lišty malé hloubky nesmí při dotahování šroubů dojít ke kontaktu šroubu se sklem. Hrozí poškození skleněné výplně! Před montáží ověřte výšku zasklívací lišty s délkou dodaného šroubu.
3
Vyznačení pozice fixačních kolíků
Napněte svisle silon a ve vzdálenosti min. 5mm od skla si vyznačte místo, kde bude umístěn fixační kolík. V případě mělkých zasklívacích lišt, které neumožní vrtat otvor shora, si vyznačte místo instalace fixačního kolíku z čela, resp. kolmo na křídlo okna.
⚠️ Pokud tvar nebo velikost zasklívací lišty neumožňuje vrtat otvory shora, vrtejte otvory do čela zasklívací lišty (kolmo na rám okna). Dbejte na to, abyste vrtákem nepoškodili sklo – určete správnou hloubku vrtání!
4
Vyvrtejte otvory pro fixační kolíky
Ve spodní části okna vyvrtejte do zasklívací lišty otvory pro fixační kolíky vodicích silonů.
Zvolte správný průměr vrtáku podle materiálu okna:
Zvolte správný průměr vrtáku podle materiálu okna:
Plastová a hliníková okna Vrták Ø 3,2 mm
Dřevěná eurookna Vrták Ø 3,0 mm
5
Upevnění fixačních kolíků
Provlečte uzlík na silonu vyvrtaným otvorem a následně zatlačte fixační kolík do vyvrtaného otvoru.
6
Napnutí silonu
Proveďte napnutí vodicích silonů v horních plastových montážních deskách. Silon zafixujte zatlačením plastového kolíčku v montážní desce. Přebytečný silon odstřihněte nůžkami a zbývající konce (cca 3cm) zastrčte do horního profilu žaluzie.
7
Osazení krytek
Po napnutí vodicích silonů zakryjte boční desky žaluzie přiloženými ozdobnými krytkami. Kryty zacvakněte na místo.
8
Instalace držáku řetízku
Připevněte příchytku (držák) řetízku. U plastových oken upevňujeme opět pouze do zasklívací lišty.
Po dokončení montáže zkontrolujte plnou funkčnost žaluzie – plynulé rozvinutí, srolování a naklápění lamel. Ověřte také, že je zachována plná funkčnost okna (otevírání, zavírání, větrání).
✅ V každém případě dbejte na to, aby byla zachována plná funkčnost žaluzie i okna.
